Description
Gas Turbine and compressor parts.

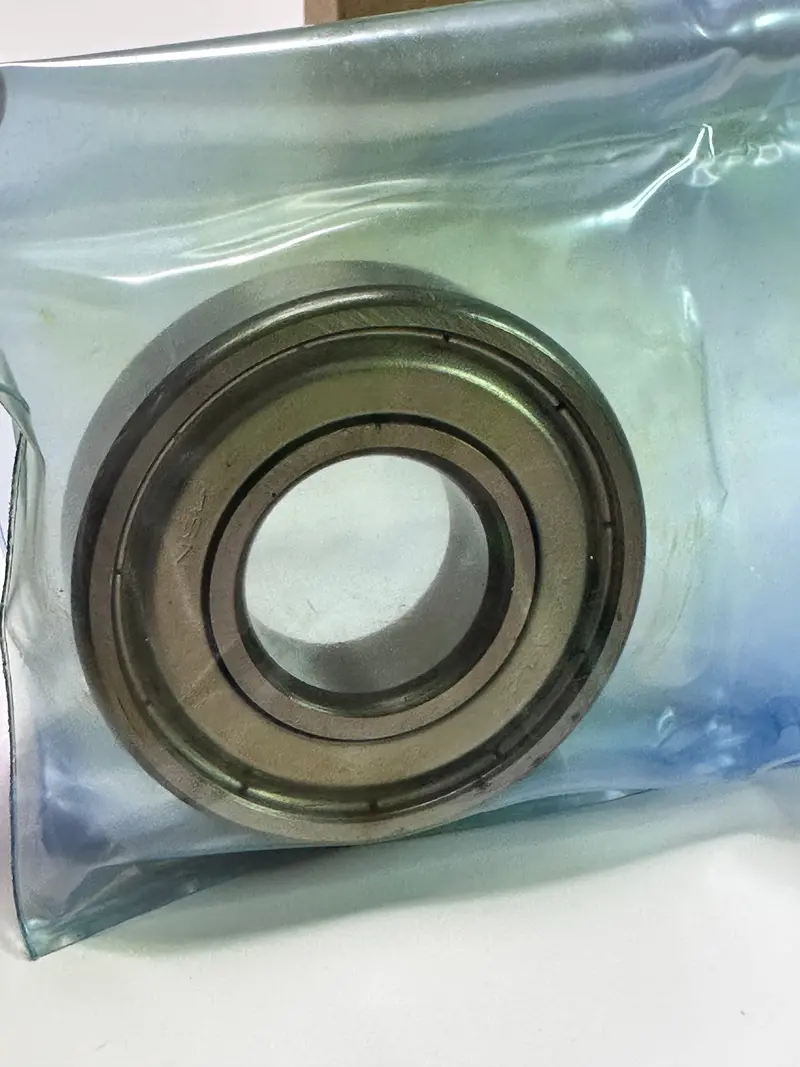

NSK 6204 ZZ
Boundary Dimensions
| d |
20 |
mm |
Bore diameter |
| D |
47 |
mm |
Outside diameter |
| B |
14 |
mm |
Width |
| r (min.) |
1 |
mm |
Chamfer dimension |
Basic Load Ratings
| Cr |
14100 |
N |
Basic dynamic load rating |
| C0r |
6600 |
N |
Basic static load rating |
Speeds
| Grease |
17000 |
min-1 |
Grease lubrication |
Abutment and Fillet Dimensions
| da (min.) |
25 |
mm |
Diameter of shaft abutment |
| da (max.) |
26.5 |
mm |
Diameter of shaft abutment |
| Da (max.) |
42 |
mm |
Diameter of housing abutment |
| ra (max.) |
1 |
mm |
Radius of shaft or housing fillet |
| Dx (min.) |
0 |
mm |
Diameter of snap ring recess in the housing |
| Cy (max.) |
0 |
mm |
Distance from outer ring side face to snap ring back face |
Calculation factors
Additional information
| z |
8 |
|
Number of Balls |
| Dw |
7.938 |
mm |
Ball Diameter |
